首頁 > 產品中心 > 保溫板設備系列 > 纖維防火板生產線 > 自動纖維板四邊分切割機
工藝流程
設備組成與報價
|
序號 |
設備名稱 |
功能 |
規格 |
功率（KW） |
數量（臺） |
|
1 |
自動化四邊切割機 |
對成型后的板材按設定規格進行四邊切割，使其邊沿光滑、整齊，降低誤差，提高板材的美觀度 |
13200×5000×1000 |
9 |
1 |
|
2 |
液壓升降推卸板系統 |
將成型后的板材裝到升降臺上，減少了用工量，降低了人為對板材及托板的損壞 |
2700×3800×1700 |
3 |
1 |
|
3 |
布袋式吸塵機 |
在成型后板材的切割過程中，采用布袋收塵器集中收塵，減少對生產環境的污染，同時可將收集后的粉塵再次利用，降低生產成本 |
1200×600×1800 |
4×2 |
2 |
|
4 |
PLC自控系統 |
整條生產線自動化控制系統 |
750×500×1800 |
|
1 |

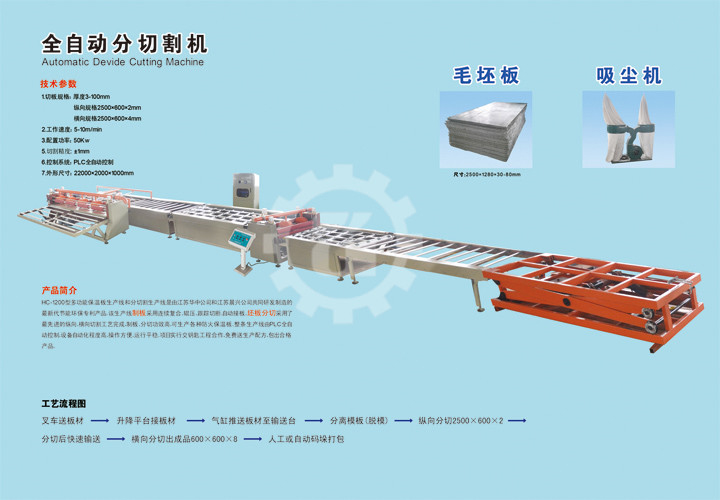

技術參數（自動四邊分切機）
1、切板規格厚度3-100mm
縱向規格2500X600X2mm
橫向規格2500X600X4mm
2、工作速度 5 –10m/min
3、輸送托輥：半封閉軸承座S205型，單向雙聯鏈輪，輥筒外徑60X3厚，表面鍍硬鉻。
4、帶動輸送帶輥筒：45號鋼無縫管130X10表面鍍硬鉻。
5、輸送帶尺寸： 環形PVC塑膠帶80X5厚
6、傳動鏈輪鏈條： 主傳動P=25.4 快速傳動 P=12.7
7、切割輸送橡膠輥 130涂膠10厚
8、切割圓盤鋸尺寸：400X3.5 （內孔自選及線切割）
9、配置功率
a）縱向傳動減速機：5.5KW
b）縱切電動機： 7.5KW
c）橫切傳動減速機 5.5KW
d）橫切電動機 11KW
e）快速輸送減速機 1.5KW
f）升降臺液壓站 1.5KW
共計功率47.5KW
g）外形尺寸22000×2000×1000mm
|
